Monitores LCD

¿Que significa LCD y que es una fuente conmutada?

Una pantalla de cristal líquido o LCD (sigla del inglés liquid crystal display) es una pantalla delgada y plana formada por un número de píxeles en color o monocromos colocados delante de una fuente de luz o reflectora. A menudo se utiliza en dispositivos electrónicos de pilas, ya que utiliza cantidades muy pequeñas de enérgia eléctrica.

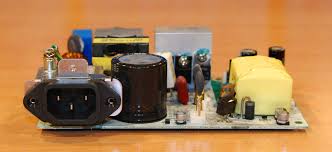

FUENTE CONMUTADA

 Es un dispositivo electrónico que transforma energía eléctrica mediante transistores en conmutación. Mientras que un regulador de tensión, utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente a altas frecuencias (20-100 kilociclos típicamente) entre corte (abiertos) y saturación (cerrados).

Conector DB15

Se encarga de enviar las señales referentes a los gráficos desde la computadora hasta una pantalla para que sean mostrados al usuario. tiene 15 pines, puede estar integrado e la tarjeta principal MotherBoard o en una tarjeta de video/tarjeta aceleladora de gráficos.

Conector DVI

Digital Visual Interface, conocida por las siglas también en inglés DVI, que significan “Interfaz Digital Visual”, es una interfaz de video diseñada para obtener la máxima calidad de visualización posible en pantallas digitales, tales como los monitores LCD de pantalla plana y los proyectores digitales.

CI scaler

 Es el principal CI SMD del monitor LCD. El recibe las señales de RGB que vienen del conector DB15 o del conector DVI (digital video input) y las transforma en señales digitales adecuadas para producir imágenes en el monitor

de LCD. El scaler entrega señales correspondientes à 60 o 75 imágenes completas por segundo para un display LCD. Las señales son transferidas al display a través de un conector LVDS.

 LVDS

 Low voltage diferencial signalizing" transfiere las señales diferenciales de baja tensión - Es un conector con vías de 0 o 1,2 V que transfiere las señales digitales del scaler al display en alta velocidad y con un mínimo de ruidos.

 CI micro

 Recibe conexiones desde el teclado para controlar las funciones del monitor como brillo, contraste, etc. Es un CI SMD conectado también al scaler para controlar el contraste y la tasa de transferencia de imágenes por segundo para el display (resolución). El micro también está conectado a la fuente inverter para encender, apagar y controlar el brillo de las lámparas del display. En algunos monitores el micro está junto con el scaler en un único CI.

 Clock

 Es una señal de relój producida a partir de un cristal de cuarzo. Es necesario para sincronizar la transferencia de datos entre CIs digitales. Sin clock los CIs digitales no funcionan.

Display LCD

Convierte las señales que vienen del scaler en  imágenes. Conforme lo visto el  display recibe una imagen completa por vez desde el scaler. Siendo de 60 a 75 imágenes por segundo dependiendo de la tasa escogida dentro de windows. En el modulo del display hay un CI de control y los CIs LDI que accionan los transistores TFT.

Fuente inverter

 Transforma el  +B entre 12 e 19 V en una tensión alternada entre 300 e 1300 V para encender las lámparas CCFL del display. Esta controlada por el micro

Fuente de alimentación

Fuente de alimentación - Transforma la tensión alternada de red (110 o 220 V) en las  tensiones continuas necesarias para el funcionamiento del monitor. Normalmente entrega un +B de 5 V para el  display LCD y  para la placa principal que después será regulada a 3,3 y/o 1,7 V para alimentar al  scaler e y al  micro, y otro +B de entre 12 y 19 V para alimentar la placa inverter.

Caracteristicas

Definición de Full HD

Full HD o 1080p es un nombre alternativo para la resolución máxima usada en la televisión de alta definición (HDTV). El número 1080 representa 1080 líneas horizontales que dan cuenta de la resolución vertical, mientras que la letra p significa progressive scan y no entrelazada.

Definición de HD Ready

HD ready y HD ready 1080p son etiquetas o logos que certifican dispositivos capaces de procesar y reproducir video en alta definición, según las especificaciones de la EICTA (European Information, Communications and Consumer Electronics Technology Industry Associations), llamada DigitalEurope desde marzo de 2009.

Medición del tamaño de un monitor

El tamaño de un televisor LCD se mide por la diagonal expresada en pulgadas.

Diferencia entre el sistema p y el i en calidad de imagen.

El sistema progresivo (p)  ofrece una mejor calidad de imagen,  no solo en nitidez, sino en fluidez de movimiento debido a los 60 cuadros por segundo que reproduce.

Diferencias entre televisores Plasma, LED, LCD y Smart

LCD

Generación de poco calor, consume menos energía.

Brillo superior a las demás y son bastante ligeras.

Ideales para lugares abiertos e iluminados como centros comerciales, escuelas o aeropuertos, ya que la pantalla no refleja la luz exterior.

Tienden a tener pixeles muertos (puntos o raya en la pantalla).

LED

Un mejor brillo y control de los negros que los plasma

Mucho menor consumo y calentamiento.

Excelentes para lugares con bastante iluminación.

Suelen ser más caras que las anteriores.

Cuentan ya con la tecnología 3D, y se puede utilizar tanto para el hogar, el comercio o la industria.

OLED

Las más caras, pero también las más ligeras y las más delgadas.

Son las mejores maneja muy bien contraste.

Posee un ángulo de visión bastante amplio.

Duración cercana a las 14.000 horas (8 horas diarias durante 5 años).

Televisor Inteligente Smart TV

Pequeño computador integrado y un programa o software que permite que un televisor se conecte a internet.

Redes sociales y TV a la carta.

Permiten buscar y encontrar videos, películas, fotografías y otros contenidos online (cambiara concepto TV por cable).

Comandos de voz.

Funcionamiento de una pantalla LCD

1. Film de filtro vertical para polarizar la luz que entra.
2. Sustrato de vidrio con electrodos de Óxido de Indio ITO. Las formas de los electrodos determinan las formas negras que aparecen cuando la pantalla se enciende y apaga. Los cantos verticales de la superficie son suaves.
3. Cristales líquidos "Twisted Nematic" (TN).
4. Sustrato de vidrio con film electrodo común (ITO) con los cantos horizontales para alinearse con el filtro horizontal.
5. Film de filtro horizontal para bloquear/permitir el paso de luz.
6. Superficie reflectante para devolver la luz al espectador. En un LCD retroiluminado, esta capa es reemplazada por una fuente luminosa.

Funciones de los componentes d un monitor LCD

ELEMENTO	FUNCIÓN	UBICACIÓN
Conector DB15	El lleva las señales de RGB y el sincronismo al monitor.
Conector DVI	lleva la señal de vídeo ya digitalizada del computador al monitor.
CI Scaler	El recibe las señales de RGB que vienen del conector DB15 o del conector DVI (digital video input) y las transforma en señales digitales adecuadas para producir imágenes en el monitor de LCD.
LVDS	transfiere las señales digitales del scaler al display en alta velocidad y con un mínimo de ruidos.
CI Micro	Recibe conexiones desde el teclado para controlar las funciones del monitor como brillo, contraste, etc. És un CI SMD conectado también al scaler para controlar el contraste y la tasa de transferencia de imágenes por segundo para el display (resolución).
Clock	És una señal de relój producida a partir de un cristal de cuarzo. És necesario para sincronizar la transferencia de datos entre CIs digitales. Sin clock los CIs digitales no funcionan.
Display LCD	Convierte las señales que vienen del scaler en imágenes. Conforme lo visto el display recibe una imagen completa por vez desde el scaler.
Fuente invertir	Transforma el +B entre 12 e 19 V en una tensión alternada entre 300 e 1300 V para encender las lámparas CCFL del display. Esta controlada por el micro.
Fuente de alimentación	Transforma la tensión alternada de red (110 o 220 V) en las tensiones continuas necesarias para el funcionamiento del monitor.
